Fenêtre EQUALIZEUR Voix Juste/Voix désaccordées



Elle permet de créer ou contrôler ou modifier les désaccords entre la voix juste et les voix désaccordées.
Cela sur toute la tessiture du clavier de manière entièrement graphique et très facile(un peu comme un equalizeur HIFI).

On remarque:

  • La zone graphique du haut ( pour la courbe de la voix désaccordée en + ),
  • La trace horizontale au centre (représentant la voix juste),
  • La zone graphique du Bas ( pour la courbe de la voix désaccordée en - ),
  • Le vernier du bas (en abcisse) correspondant à la tessiture complète possible (LA-3 à LA+3),
  • Le vernier de gauche gradué en Hertz (positifs et négatifs). Ce vernier est, en fait, double. Ci-dessus on voit le vernier permettant le règlage le plus 'vibrant' (de 0 à +/- 18 hz). C'est le vernier 'musette'.
    Par le bouton situé en dessous, il est possible d'utiliser un vernier gradué de 0 à +/- 5hz. pour un règlage moins 'vibrant'.. C'est le vernier 'Américain'.
  • Le Bouton 'Zoom' qui permet de modifier l'excursion de l'équalizeur entre Swing et Musette.
  • Dans la partie basse de cette fenêtre on trouve:
    • 2 zones à cocher 'Edition' des 2 courbes de voix
    • 2 boutons 'Tracer de voix' des 2 courbes de voix à partir des petites croix,
    • 2 boutons 'S+' et 'S-' de Tracé des 2 courbes de voix en utilisant la propriété de Symétrie,
    • 2 boutons pour Vider chacune des 2 courbes de voix (à l'écran et en mémoire).
    • 3 boutons qui permettent respectivement:
      • Ecoute 2 Voix + (voix Juste avec voix désaccordée en +).
      • Ecoute 2 Voix - (voix Juste avec voix désaccordée en -).
      • Ecoute 3 Voix (voix désaccordée en + avec voix désaccordée en -).
    • 1 Curseur qui permet de définir la durée de l'écoute pour chaque couple de notes (entre 0.1 et 1 seconde)



Les diverses fonctionalités de cette fenêtre
  • Chacun des verniers (vertical et horizontal) possède, en plus, une aiguille blanche qui suit automatiquement les mouvements de la souris afin de permettre une bonne précision, tant pour l'axe des Fréquences (notes) que pour l'axe des écarts (Hertz).
  • Le pointeur de souris étant au-dessus des zones graphiques est accompagné d'un texte indiquant la note et son octave ainsi que la fréquence de la voix juste.
  • Il est possible d'écouter le vibrato pour une ou plusieurs notes de la tessiture après avoir défini l'étendue de l'écoute désirée grâce à 2 curseurs positionnables aisément à la souris (Clic gauche = curseur de début d'écoute et Clic droit = curseur de fin d'écoute).
  • Il est possible d'écouter le vibrato pour une seule note (durée d'écoute infinie).
    Pour cela il suffit de positionner le curseur Vert sur la note à écouter et utiliser les touches Flêches du Clavier :
    • Touche Haut: écoute Vibrato (note de la voix + avec voix juste)
    • Touche Bas: écoute Vibrato (note de la voix - avec voix juste)
    • Touches Gauche ou Droit: écoute Vibrato (note voix+ et même note voix-).
    Barre d'Espace pour stopper l'écoute.

    En position Ecoute du Vibrato pour une partie de la tessiture:

    La zone écoutée est visualisée, en même temps sous les touches du clavier correspondantes grâce à des lignes horizontales de couleur.
    Sur les courbes grahiques une petite flèche jaune se déplace durant l'écoute afin de bien apprécier le résultat et, éventuellement, le retoucher.



Comment dessiner les courbes de Voix ?



Au préalable il est important de choisir, grâce au bouton "ZOOM" le type de vibrato souhaité :

  • Musette qui permet un désaccord entre voix juste et voix désaccordées (+ou-) de 0 à environ 18 Bps(soit 18 hertz).
    Ce qui représente un désaccord maximum de 36 Bps entre les 2 voix désaccordées.
  • Swing (choisi par défaut) qui permet un désaccord limité à 5 Bps entre la voix juste et une voix désaccordée.



Méthode des petites croix (définition point par point),

Méthode utilisant la symétrie ( une des 2 voix doit déjà être existante.. l'autre voix peut alors être créée automatiquement à partir de la 1ère en utilisant la symétrie)





Construction et Edition des courbes d'écarts point par point

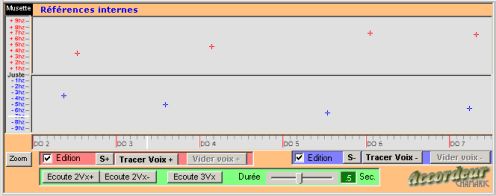

Pose des Croix Rouge(voix+) et Bleu(voix-)

Ci-dessus, nous sommes en phase de construction des courbes. Un Clic souris bouton gauche pour poser une croix de couleur rouge ou bleu suivant que la souris se trouve dans la zone supérieure ou inférieure.
Un Clic sur une croix déja posée l'efface. Il est possible de ne poser qu'une croix ou même autant de croix qu'il existe de notes dans la tessiture.

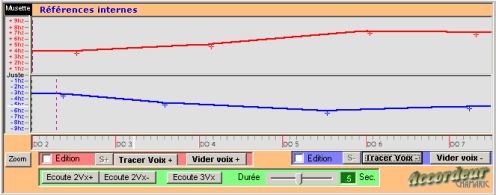

Tracé des 2 voix

Ci-dessus, nous venons de Cliquer sur les 2 boutons de gauche pour tracer les 2 voix.
Les courbes se tracent en joignant leurs croix.

[retour Haut de Page]



Exemple d' Edition : correction d'une courbe d'écart

Ne pas oublier de se positionner en Edition de courbes grâce à la coche 'Edition' .
Cela pour chaque courbe à corriger ou à créer.

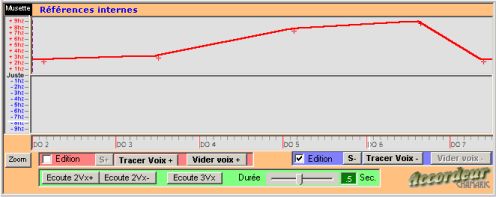

Constatation du mauvais tracé

Ci-dessus, nous venons de Créer une courbe d'écart pour la voix désaccordée + dont le tracé ne nous convient pas. Les figures suivantes montrent comment corriger cette erreur.

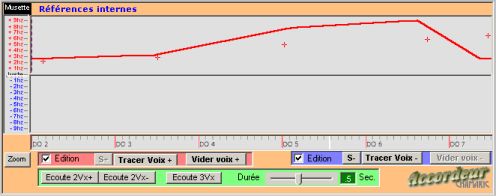

Correction du positionnement des croix

Ci-dessus, nous venons de Cliquer sur les 3 croix mal placées. Elles ont donc disparu.
Nous en posons 3 nouvelles pour un nouveau tracé.

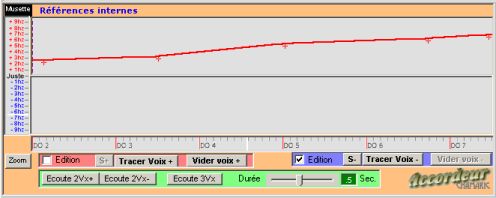

Nouveau Tracé

Ci-dessus, nous venons de Cliquer sur le bouton 'Tracer voix +'.
La nouvelle courbe est tracée.

[retour Haut de Page]



Construction et Edition des courbes d'écarts par SYMETRIE

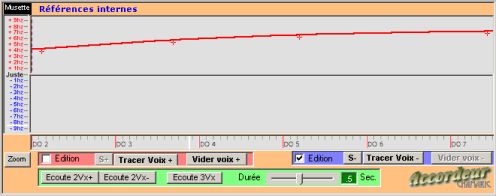

Une voix (+) vient d'être définie

Après avoir posé les croix, une action sur le bouton 'Tracer Voix+' a permis de dessiner la courbe rouge et ainsi, autoriser l'utilisation du bouton 'S-'...

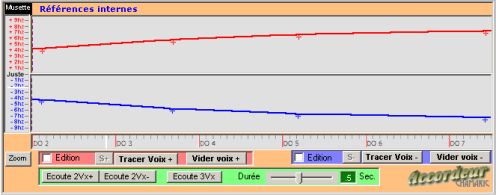

Tracé de la seconde Voix par Symétrie

Une action sur 'S-' a permis de tracer la seconde courbe automatiquement en utilisant le principe de la Symétrie.
